Управляющая программа для станка с ЧПУ по чертежу — в Казахстане, на заказ
Работаем из Караганды, удалённо по всему Казахстану. Пишем управляющие программы для токарных станков с ЧПУ (оси X и Z), 2.5D-фрезеровки и позиционной обработки 3+2 по вашему чертежу. Цена — от 15 000 ₸ за деталь, срок — 1–3 рабочих дня. Вы присылаете чертёж, станок и стойку, мы возвращаем программу и карту наладки.
от 15 000 ₸
Какие программы пишем
Токарные, оси X и Z. Черновые и чистовые проходы, канавки, резьба. На Fanuc это постоянные циклы G71, G70, G72, G76, G74, G75, на Siemens — CYCLE95 и CYCLE97. Станки с приводным инструментом берём, если у станка один канал без синхронизации.
Фрезерные 2.5D. Контуры, карманы, пазы, отверстия, резьбы, фаски. Обработка идёт плоскими слоями по глубине, без 3D-поверхностей.
Позиционная 3+2. Наклонная плоскость и отверстия под углом на четырёх- и пятиосевых станках: G68.2 на Fanuc, CYCLE800 на Siemens, PLANE SPATIAL на Heidenhain. Нужна опция наклона плоскости на станке и данные кинематики.
Непрерывную 5-осевую обработку и 3D-поверхности не берём, см. как мы работаем.
Что нужно прислать
- Чертёж: PDF, DWG, DXF, STEP или фото. Если есть, приложите 3D-модель в STEP — по ней сверяем размеры.
- Материал и размер заготовки, способ закрепления.
- Модель станка и стойки. Для Fanuc важна система G-кодов токарного станка, для Sinumerik — версия ПО.
- Список инструмента: тип пластины или фрезы, радиус при вершине, вылет, номера корректоров.
- По возможности — пример программы, которая уже работала на этом станке.
Без части данных называем цену «от», точную — после просмотра чертежа.
Что вы получаете
Файл управляющей программы в формате вашей стойки, карту наладки и перечень инструмента. В карте наладки записаны нуль детали, инструмент с номерами корректоров, режимы резания и порядок первого запуска. Карта нужна оператору: по ней он ставит нули и проверяет программу на станке без нас.
Пример: от чертежа до кода

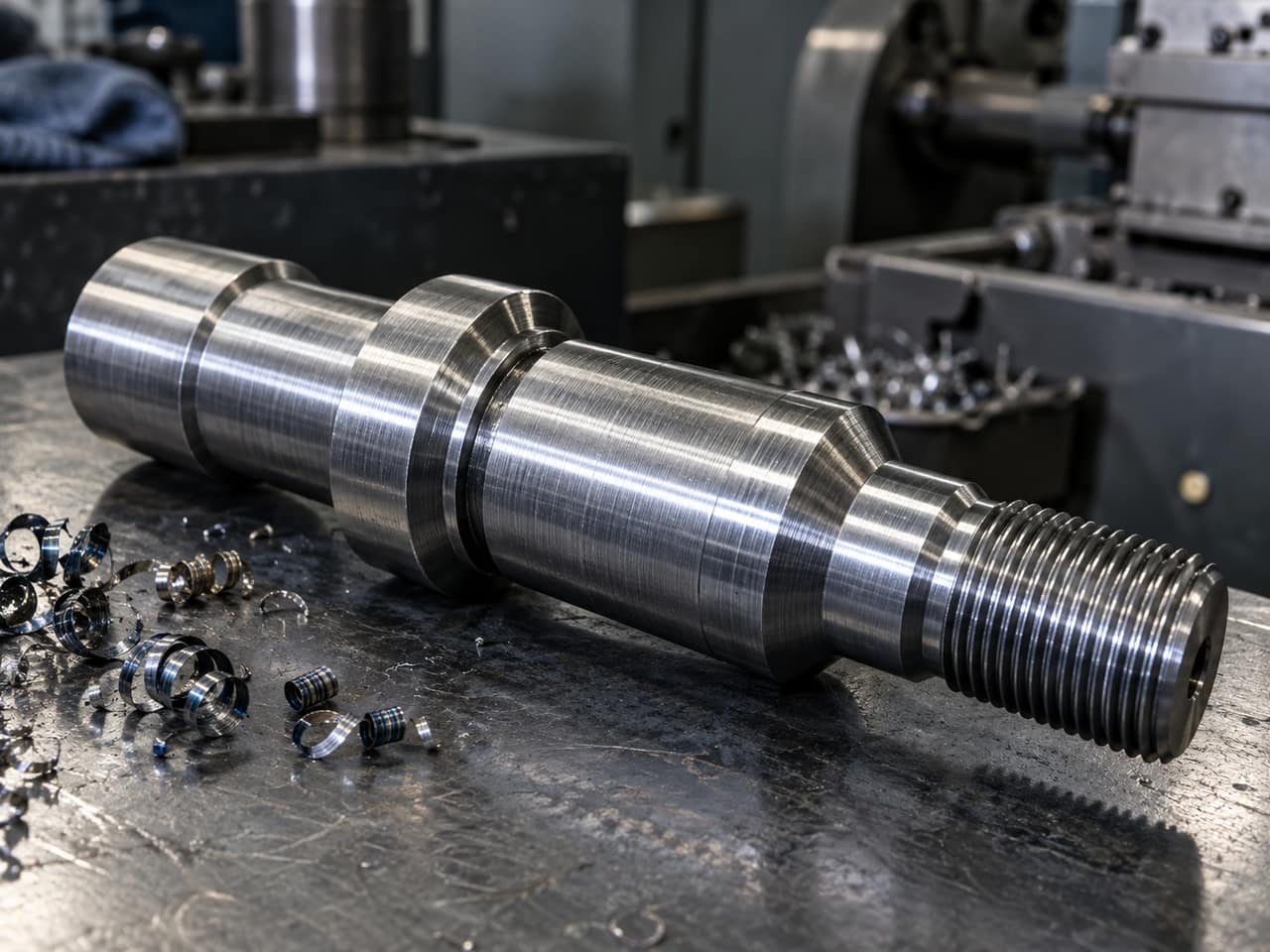

Токарная программа для ступенчатого вала, стойка Fanuc 0i-T. Справа в строках — что делает каждый кадр; при копировании пояснения не попадают.
N10 G21 G40 G99метрика, отмена коррекции, подача мм/обN20 T0101 (ROUGH)черновой инструмент в позиции 01N30 G96 S180 M03постоянная скорость резания 180 м/минN40 G00 X42. Z2.подвод холостым ходом к заготовкеN50 G71 U2. R0.5черновой цикл: глубина 2, отскок 0,5N60 G71 P70 Q110 U0.5 W0.1 F0.25контур N70–N110, припуск 0,5 / 0,1, подача 0,25N70 G00 X30.N80 G01 Z0N90 X36. Z-3.фаска 3×45°N100 Z-60.N110 X40. Z-100.N120 G70 P70 Q110чистовой проход по тому же контуруN130 M30конец программы- Деталь
- Вал ступенчатый, Ø40 × 100
- Материал
- Сталь 45, прокат Ø42
- Станок / стойка
- Токарный 2 оси / Fanuc 0i-TF
- Нуль детали
- Z0 — торец, X0 — ось шпинделя
- Инструмент
- T01 CNMG 12 04 08 · T02 VNMG 16 04 04
- Время цикла
- 2 мин 40 с
Карта наладки к программе: образец.
Фрагмент для иллюстрации. Боевые программы проходят проверку и первый прогон на вашем станке на пониженной подаче.
От чего зависит цена
Минимальная цена — от 15 000 ₸ за деталь. На итог влияют число операций и установов, точность размеров и шероховатость, наличие резьбы и канавок, число инструментов в наладке, сложность контура. Простая деталь с одним установом стоит ближе к нижней границе, деталь с несколькими операциями и жёсткими допусками — выше. Точность в готовой детали определяет станок и инструмент, программа лишь не должна её портить. Если вам нужна серия похожих деталей, дешевле написать одну параметрическую макропрограмму. Стоимость фиксируем до начала работы, полный прайс — на странице цен.
Как проверяем программу до станка
Для Siemens прогоняем программу в SinuTrain, для Heidenhain — в Programming Station: это оригинальные симуляторы с ядром стойки. У Fanuc бесплатного симулятора нет, поэтому проверяем сами: допустимы ли коды для выбранной системы G-кодов, парны ли G41 и G40, остаются ли перемещения по X и Z внутри заготовки и вне патрона, стоит ли явная безопасная строка в начале. Координаты без десятичной точки не пишем: на Fanuc от параметра зависит, как стойка прочтёт такое число: целыми миллиметрами или наименьшими единицами ввода.
Первая деталь
Первую деталь запускает ваш оператор: сначала холостой ход без заготовки, затем одиночные кадры на пониженной подаче, проверка нуля и корректоров. Правки по результатам первой детали бесплатные, если программа писалась по присланным данным. Сроки: 1–3 рабочих дня на программу по чертежу.
Частые вопросы
Сколько стоит программа для токарного станка с ЧПУ по чертежу?
От 15 000 ₸ за деталь. Простая деталь с одним установом близка к этой цене, деталь с резьбой, канавками, несколькими операциями и жёсткими допусками дороже. Точную цену называем после просмотра чертежа и фиксируем до начала работы. Если деталей в серии много, обсудим вместо этого макропрограмму на семейство.
Какие чертежи принимаете: PDF, DWG, DXF, STEP?
Принимаем PDF, DWG, DXF, STEP и фото чертежа с телефона. Фото должно быть читаемым: видны размеры, допуски, шероховатость, материал. Для фрезерной обработки удобнее DXF или STEP, для токарной хватает PDF со всеми размерами. Если в чертеже не хватает размеров, мы вернём вопросы до расчёта цены.
Можно ли заказать одну программу, без абонемента?
Да. Абонемент нужен тем, кому программы требуются регулярно. Разовая программа по чертежу стоит от 15 000 ₸, срок — 1–3 рабочих дня. Если заказы повторяются каждый месяц, сравните с абонементом: он может оказаться выгоднее разовых заказов. Для сравнения, абонемент стоит от 150 000 ₸ в месяц; все цены собраны на странице цен.
Нужно ли указывать модель стойки и станка?
Да, это обязательно. Один и тот же код ведёт себя по-разному на разных стойках, а на токарном Fanuc зависит ещё и от системы G-кодов. Без модели стойки мы не отдаём программу как готовую. Если не знаете стойку, пришлите фото экрана или шильдика станка, поможем определить.
Как быстро вернёте готовую программу?
Программу по чертежу — за 1–3 рабочих дня при полном комплекте данных: чертёж, станок, стойка, список инструмента. Срок считаем с момента, когда у нас есть все данные. Конкретную дату называем при расчёте цены, до начала работы. Если данных не хватает, сначала задаём вопросы, срок считаем после ответа.
Что делать, если на станке программа сработала не так?
Сначала остановить обработку и записать, на каком кадре это произошло. Пришлите фото экрана стойки, номер кадра и текст аларма. Правки по результатам первой детали бесплатные: найдём причину в программе или в исходных данных и вернём исправленную версию. Первый запуск всегда выполняется на пониженной подаче именно ради этого.
Пишете ли вы программы с приводным инструментом (ось C)?
Да, если токарный станок с приводным инструментом работает в одном канале: фрезерование торца, радиальные отверстия, лыски. Токарно-фрезерные центры с синхронизацией каналов не берём. Напишите модель станка и стойки, мы ответим, подходит ли ваш случай. Цену называем после просмотра чертежа, от 15 000 ₸ за деталь.
Передаёте ли вы исходники и можно ли их править самим?
Управляющая программа — это текстовый файл G-кода для вашей стойки. Его можно открыть и править на самой стойке или в текстовом редакторе. Мелкие правки подачи и оборотов оператор делает сам, а замену инструмента или смену геометрии лучше согласовывать с нами, чтобы не нарушить компенсации.
Другие услуги
Пришлите чертёж
Приложите чертёж и укажите станок со стойкой. Цену и срок назовём после просмотра.
